常发牌H系列拖拉机
- 企业名称：江苏常发农业装备股份有限公司
- 产品名称型号：常发牌H系列拖拉机
- 申报奖项：产品创新奖
- 鉴定部门：江苏省农业机械试验鉴定站
-
鉴定时间
2012年12月
-
投产时间
2013年2月
-
近三年产量
1800
-
社会保有量
3000台
产品说明
- 产品类别：大马力（100马力以上）拖拉机
- 产品主要性能指标：
-
- 常发牌H系列轮式拖拉机为农用四轮驱动拖拉机，以直列、水冷、四冲程、直喷式柴油机为动力，柴油机与双作用离合器直接联接；采用（1+1）*（4*4）组成式变速箱，选装（1+1）*（4*4）*2组成式；同步器换挡，选装啮合套换挡；采用空调驾驶室；中央传动型式为螺旋圆锥齿轮副；全液压转向系统；后置三点悬挂系统；湿式、盘式制动器；后置、独立式动力输出轴，转速为540/760（r/min），选装540/1000或760/1000或760/850（r/min）；液压悬挂系统型式为电控、开心、分置式：调节方式为力调节、位调节、力位综合调节和浮动调节，选装电控液压提升器。
-
产品正面图片:
-

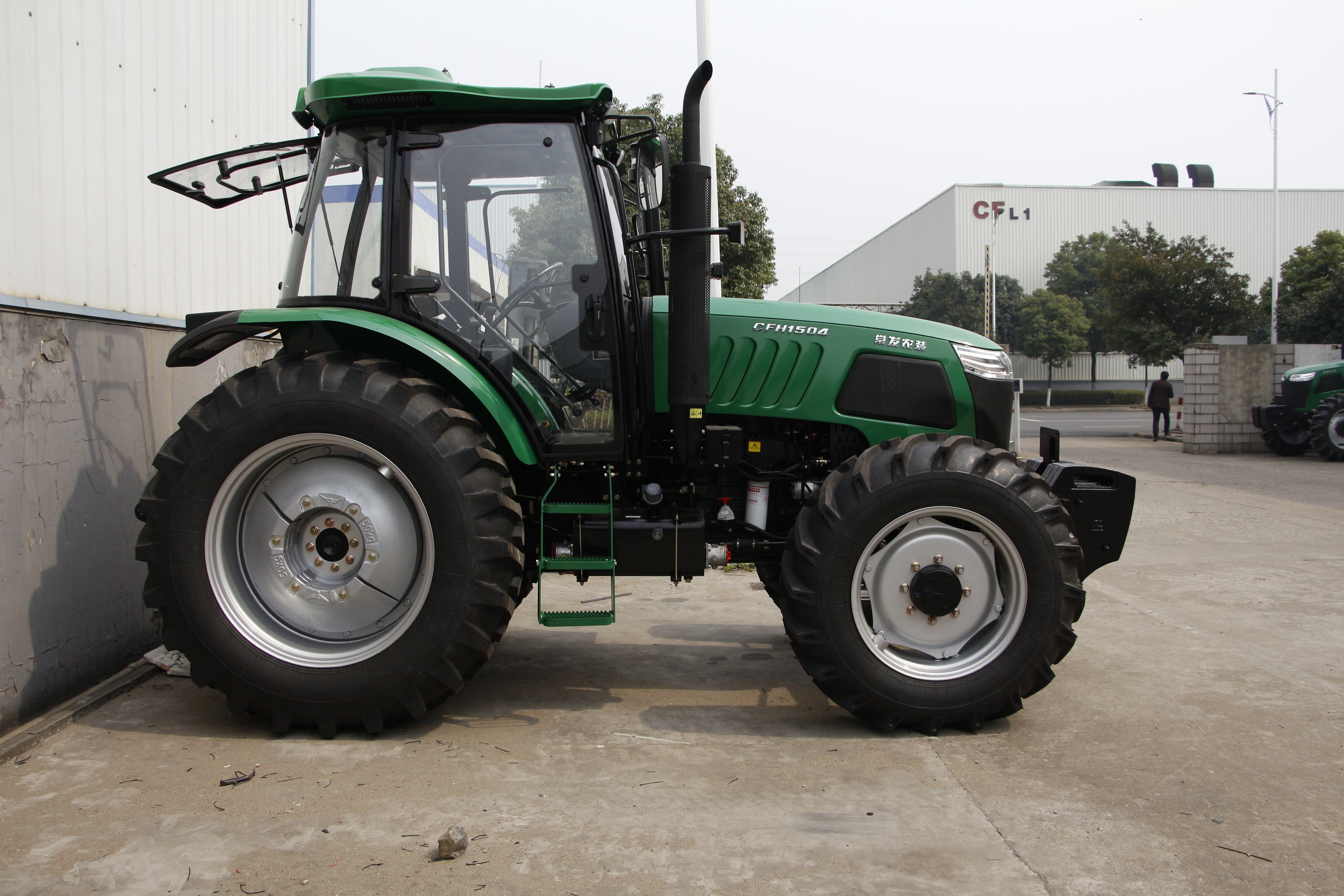

产品侧面图片:
- 产品技术水平情况:国内先进水平
针对奖项申报说明
-
主要专利及获奖情况：
一种换挡拨块及包括该换挡拨块的换挡机构 （专利号：2016208591983）、 一种发动机用动力输出装置（专利号：2016207889340）、 拖拉机机罩（M）（专利号：2016303388076）
-
产品技术创新点（可附照片）：
- 采用国内领先的电控提升器；正向开发的全新外观，符合人机工程理念，驾驶舒适、操作便捷；防热回流机罩密封设计。
-
生产工艺改进情况：
将制动液压阀限位螺栓调整后，增加涂螺纹胶的装配工艺要求，制动更灵敏；制订电控提升器试车增加液压系统循环冲洗工艺方案和工艺要求，液压系统清洁度高；重新设计制作 了二轴裙边螺母拧紧工装和锁紧工装方案，二轴锁紧螺母稳定可靠。
-
产品机构改进点（可附照片）：
- 将主副变换挡拨块增加翻边结构，将全系列拨块间隙调整为2mm，换挡灵活可靠；将副离合器轴已花键调整为小模数（利于保证淬硬层深度），并对花键部位进行加粗，可进一步提高轴的强度25%以上。
