5HRH-35瑞良低温混流循环粮食烘干机
- 企业名称：山东瑞良烘干机械科技有限公司
- 产品名称型号：5HRH-35瑞良低温混流循环粮食烘干机
- 申报奖项：产品创新奖
- 鉴定部门：安徽省农业机械试验鉴定站
-
鉴定时间
2015-12-01
-
投产时间
2014-09-01
-
近三年产量
20台套/2014年，60台套/2015年，150台套/2016年
-
社会保有量
150台套
产品说明
- 产品类别：粮食烘干设备
- 产品主要性能指标：
-
- 5HRH-35产品 干燥方式： 低温混流循环式 批处理量（吨）： 稻谷35T 小麦38T 玉米40T 外形尺寸mm（长×宽×高）：4570×4200×12620 整机质量（kg）： 7000 配套电源： 三相380V/50HZ 所需动力（KW）： 19.37 进料时间(min)： 50-60 排料时间(min)： 50-60 降水率（%/h）：0.7-1.3（稻谷），0.8-1.5（小麦），1.2-2.0（玉米） 燃料消耗量（kg/h）： ≤82(秸秆)，≤50（燃煤）
-

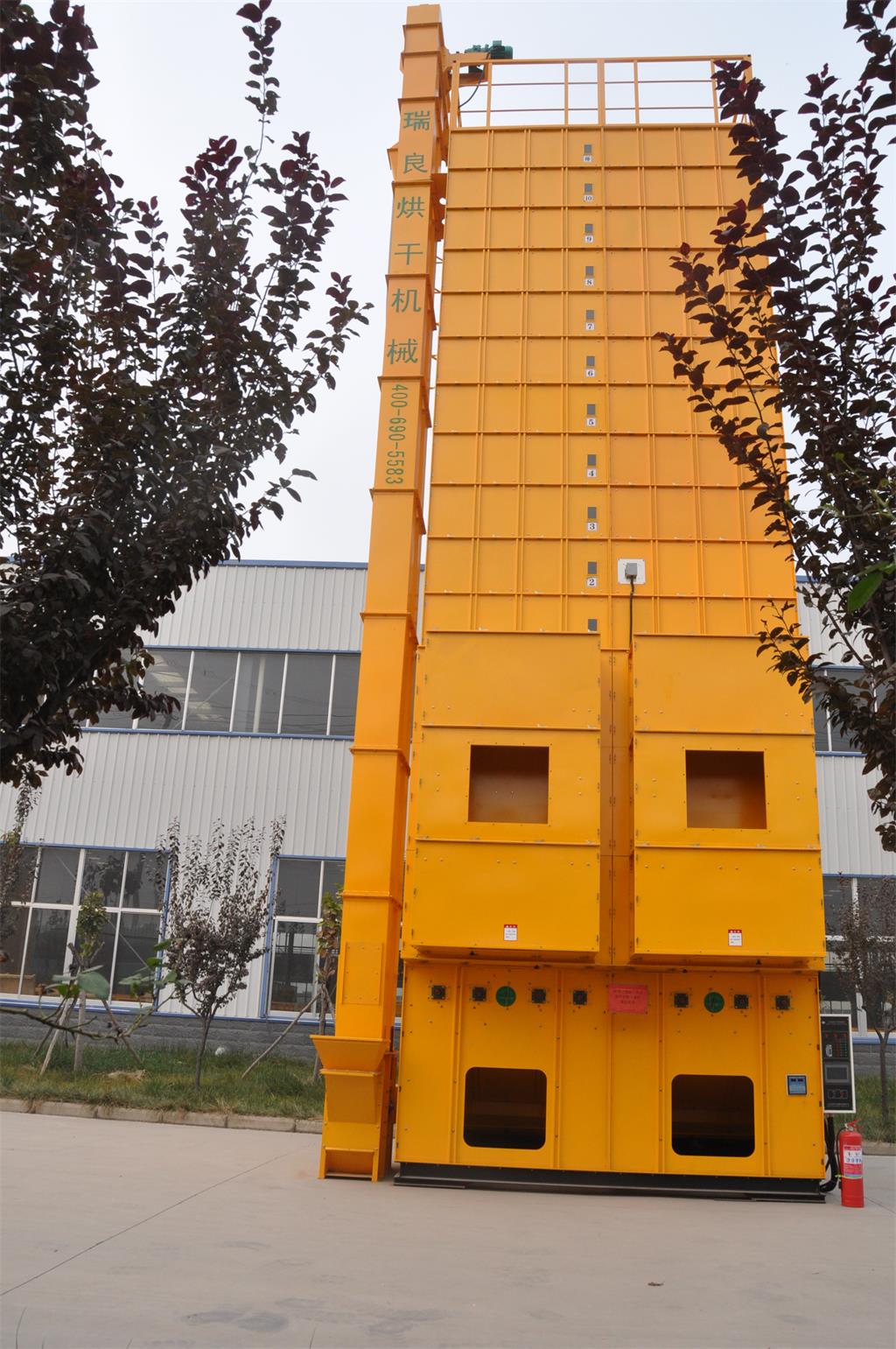

产品正面图片:
-

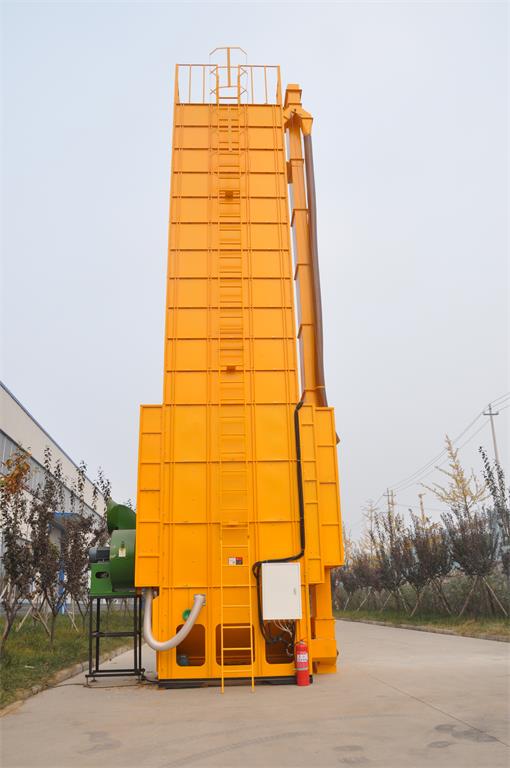

产品侧面图片:
- 产品技术水平情况:国内先进水平,填补国内空白
针对奖项申报说明
-
主要专利及获奖情况：
瑞良5HRH-35低温混流循环粮食烘干机，是2015山东省农机装备研发创新项目。 外观设计专利一项：证书号第3685438号， 实用新型专利十项：出风装置/证书号第4177857号，分段式定量分量装置/证书号第4176967号，紧急放粮装置/证书号第4175996号，引风管/证书号第4658515号，导流板总成/证书号第4659514号，拨粮轮定心固定装置/证书号第4175752号，新除尘装置/证书号第4176193号，定量分粮装置/证书号第5220409号，高效双除尘装置/证书号第5217820号，新型除尘装置/证书号第5218906号。
-
产品技术创新点（可附照片）：
- 1、大吨位低温混流循环粮食烘干机，烘干层特殊设计，填补国内市场空白， 2、采用混流烘干结构，烘干用途多，既能烘干粮食也能烘干种子，烘干品质优于同行业， 3、顶部除尘设计，烘干作业时除尘效果好， 4、整体优化设计，粮食烘干破碎率比同行业降低一倍以上。
-
生产工艺改进情况：
1、关键部位的零部件采用激光切割及数控折弯成型，保证了产品的装配精度，提高了产品整机运行的可靠性， 2、生产安装工具采用国内先进的设备，同行业率先应用工序质量流程卡，保证每个工序的质量控制， 3、大量零部件采用工位器具如焊接工装焊接成型、提高了零部件的制造精度，降低了制造成本。
-
产品机构改进点（可附照片）：

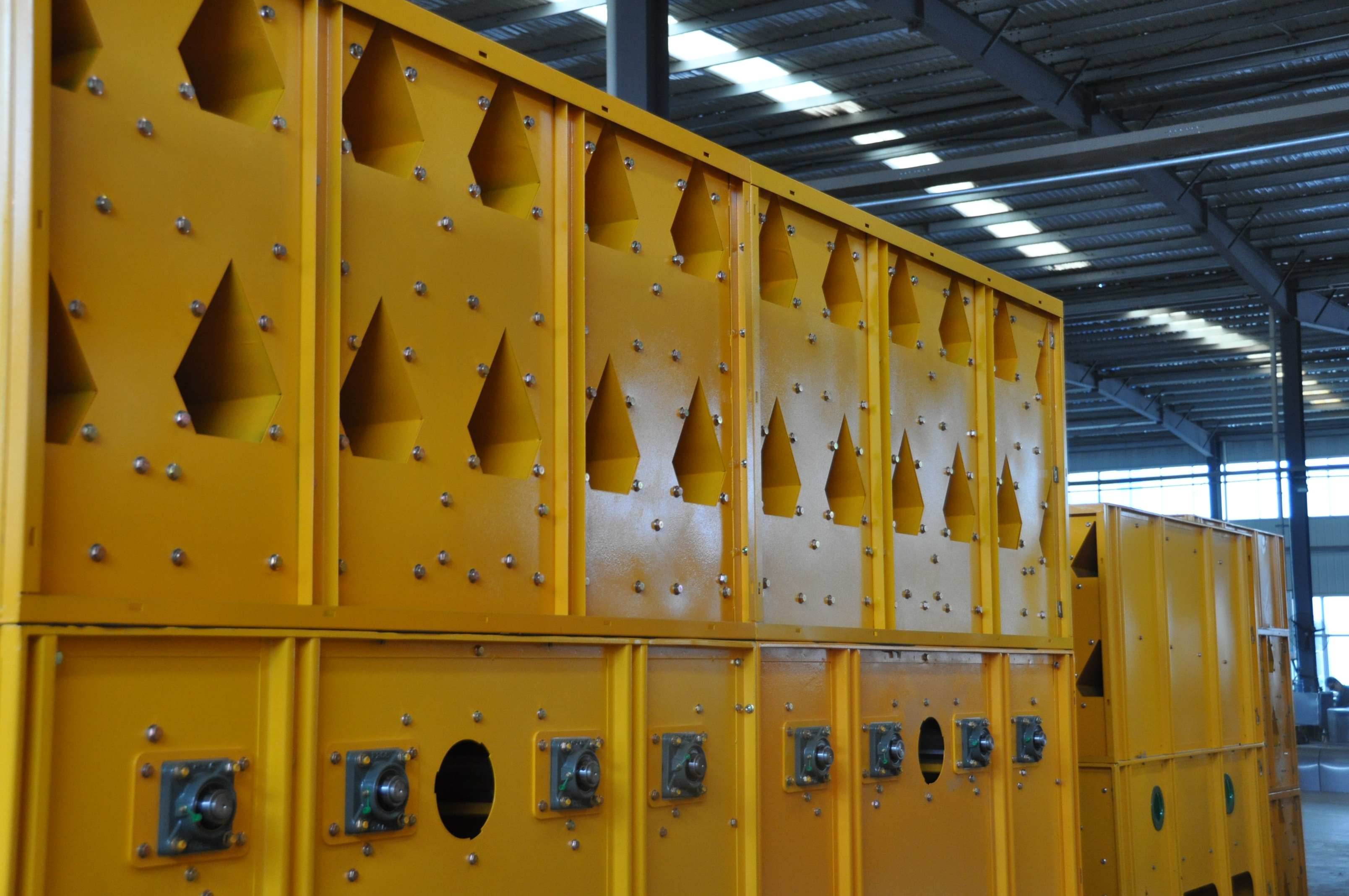

- 1、优化设计的菱形角状管结构，烘干无死角，干燥介质穿透均匀，谷物烘干后品质好， 2、三层烘干室，过风面积大，热风与谷物接触面积大，烘干速度相比横流式烘干机快30%， 3、顶部采用流管结构相对于搅龙结构，破碎率更低，流管加离心风机，除尘效果更好， 4、控制系统采用PLC控制单元，水分在线自动监测、故障自动报警、系统自动停机等自动化程度高。
